Bridas estándar ANSI Proporcionan el principal método de conexión mecánica para sistemas de tuberías de presión en instalaciones industriales de América del Norte. Esta guía examina las clasificaciones de presión y temperatura, los tipos de revestimiento y las especificaciones de materiales fundamentales para los ingenieros de adquisiciones y diseñadores de tuberías.
¿Qué son las bridas estándar ANSI y cómo evolucionaron?
El Instituto Nacional Estadounidense de Estándares (ANSI) publicó originalmente estándares dimensionales de bridas, que la Sociedad Estadounidense de Ingenieros Mecánicos (ASME) mantuvo y actualizó posteriormente. Los estándares activos actuales incluyen ASME B16.5 para bridas de hasta 24 pulgadas de diámetro nominal y ASME B16.47 para diámetros mayores hasta 60 pulgadas.
Los sistemas de clasificación clave incluyen:
- Clases de presión designadas 150, 300, 600, 900, 1500 y 2500 que representan clasificaciones de presión y temperatura adimensionales
- Tipos de cara que incluyen cara elevada (RF), cara plana (FF) y junta tipo anillo (RTJ)
- Configuraciones de orificios que coinciden con los programas de tuberías para compatibilidad con soldadura
Jiangyin Zhonghai Precision Machinery Co., Ltd. opera como un fabricante certificado ISO 9001 con calificaciones PED, TUV y TS, y se especializa en bridas de precisión y piezas forjadas. La empresa produce bridas para tuberías, bridas forjadas, bridas mecanizadas y componentes relacionados de acuerdo con los estándares GB, ASME, ASTM, JIS, EN y DIN, y admite una fabricación basada en planos totalmente personalizada. El rango de producción abarca desde 1/2 pulgada hasta 60 pulgadas, pesos de una sola pieza de hasta 10 toneladas y dimensiones máximas de 4 metros. Las capacidades internas completas incluyen líneas de forjado, calentamiento, torneado CNC, taladrado e inspección que manejan tanto producción en volumen como piezas mecanizadas complejas.
Análisis técnico de cinco especificaciones críticas
1. Configuración deslizable de baja presión: bridas estándar ANSI deslizables de 150 lb
La clase 150 representa la clasificación de presión estándar más baja, adecuada para agua, vapor y fluidos de proceso no críticos a temperatura ambiente. Las bridas deslizables se deslizan sobre los extremos de las tuberías y sueldan en ángulo ambos lados, lo que simplifica la instalación en espacios reducidos.
Clasificaciones de presión y temperatura para acero al carbono Clase 150:
- Presión máxima 285 psi a temperatura ambiente (100°F)
- Reducción de presión a 140 psi a 400 °F
- Reducción de presión a 20 psi a 750 °F
Comparación de costos de instalación:
| factores | Brida deslizante | Brida de cuello soldado |
| Costo de materiales | 15-20% menos | Línea de base |
| Trabajo de soldadura | Dos soldaduras de filete (rápidas) | Una soldadura a tope (procedimiento calificado) |
| Requisitos de inspección | Partícula visual y magnética. | Radiográfico o ultrasónico |
| Tolerancia de alineación | ±2 mm aceptable | ±0,5 mm requerido |
| Resistencia a la fatiga | moderado | Superior (transición de estrés suave) |
Bridas estándar ANSI de 150 lb deslizables Las configuraciones se adaptan a tuberías de servicios públicos, sistemas HVAC y líneas de proceso de baja presión donde la velocidad de instalación supera los requisitos de resistencia a la fatiga.

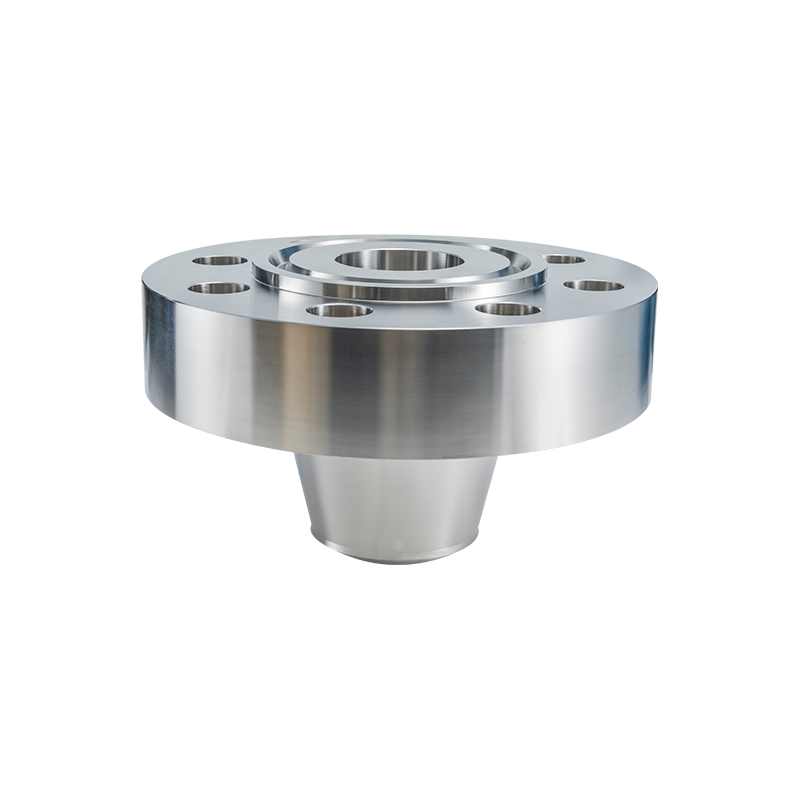

2. Diseño de cuello de soldadura de alta presión: bridas estándar ansi cédula de cuello de soldadura 40
Las bridas con cuello soldado incorporan un cubo cónico que se adapta suavemente al espesor de la pared de la tubería. Esta geometría distribuye las tensiones de flexión y proporciona refuerzo estructural en uniones críticas.
Las dimensiones de las tuberías cédula 40 determinan la compatibilidad del orificio:
- Cédula 40 de 2 pulgadas: 60,3 mm de diámetro exterior, 3,91 mm de pared, 52,5 mm de diámetro interior
- Cédula 40 de 4 pulgadas: 114,3 mm de diámetro exterior, 6,02 mm de pared, 102,3 mm de diámetro interior
- Cédula 40 de 6 pulgadas: 168,3 mm de diámetro exterior, 7,11 mm de pared, 154,1 mm de diámetro interior
Comparación del rendimiento del tipo de brida:
| Característica | Brida deslizante | Brida de cuello soldado |
| Factor de concentración de estrés | 2,5-3,0 | 1.2-1.5 |
| Ciclos de vida de fatiga | 10.000-50.000 | 100.000-500.000 |
| Espesor del cubo | Ninguno (solo pared de tubería) | Refuerzo graduado |
| Consistencia de la clasificación de presión | Reducción de potencia con programa de tubería | Mantiene la clasificación independientemente de la tubería. |
| Aplicación típica | Sistemas estáticos de ciclo bajo | Servicios cíclicos y de alto estrés |
el bridas estándar ansi cuello de soldadura cédula 40 Esta combinación representa la especificación más común para tuberías de proceso en plantas químicas y refinerías, equilibrando la capacidad de presión con la disponibilidad de material estándar.
3. Aplicaciones de cierre y aislamiento: bridas estándar ansi con cara elevada ciega
Las bridas ciegas terminan los sistemas de tuberías o aíslan el equipo durante el mantenimiento. La cara elevada proporciona una superficie de sellado maquinada con precisión para la compresión de la junta.
Las especificaciones de acabado frontal incluyen:
- AARH (altura de rugosidad promedio aritmética) de 125-250 micropulgadas para juntas no metálicas
- AARH de 63-125 micropulgadas para juntas en espiral
- AARH de 32-63 micropulgadas para juntas tipo anillo
Comparación funcional de brida ciega:
| Función | Brida ciega | Aislamiento de válvula |
| Aislamiento positivo | Absoluta (barrera sólida) | Depende de la integridad del asiento |
| Prueba de presión | Punto final ideal para hidrotest | Requiere derivación o eliminación |
| Peso | Alto (forja sólida) | Variable (dependiente del tipo de válvula) |
| Velocidad de operación | Lento (atornillado/desatornillado) | Rápido (cuarto de vuelta o varias vueltas) |
| Costo para tamaños grandes | moderado | Exponencial con clase de presión |
Bridas estándar ANSI con cara elevada ciega Las especificaciones requieren un mecanizado frontal preciso y una verificación de la compatibilidad de las juntas. La construcción sólida resiste la presión total del sistema desde cualquier dirección, proporcionando un aislamiento confiable para la entrada de recipientes y el mantenimiento del segmento de tubería.
4. Grados de materiales de acero al carbono: bridas estándar ansi acero al carbono a105
ASTM A105 especifica componentes de tuberías de acero al carbono forjado para servicio a temperatura ambiente y elevada. Este grado domina las aplicaciones de bridas industriales debido a su rentabilidad y confiabilidad mecánica.
Requisitos de composición química:
- Carbono máximo 0,35% para soldabilidad.
- Manganeso 0,60-1,05% para mayor resistencia
- Silicio 0,10-0,35% para desoxidación
- Fósforo y azufre máximo 0,040% cada uno
Comparación de métodos de fabricación:
| Propiedad | Forjado ASTM A105 | Equivalente de reparto |
| Estructura del grano | Refinado, direccional | Aleatorio, potencialmente tosco |
| Defectos internos | Mínimo (cerrado por deformación) | Riesgo de porosidad |
| Dureza al impacto | Alta (20 J a -29 °C típica) | Variable, generalmente inferior |
| Clasificación de presión y temperatura | Valores completos de ASME B16.5 | Reducido 10-20% |
| Costo por libra | Línea de base | 30-40% menos (pero mayor riesgo) |
Bridas estándar ANSI acero al carbono a105 Las especificaciones requieren certificados de prueba de materiales que verifiquen el tratamiento térmico y las pruebas mecánicas. La construcción forjada elimina los riesgos de porosidad interna inherentes a los componentes fundidos, lo que justifica el sobreprecio de los servicios críticos.
5. Soldadura de encaje de alta presión: soldadura de encaje de bridas estándar ansi 3000 psi
Las bridas para soldar a encaje se adaptan a tuberías de diámetro más pequeño (normalmente de 2 pulgadas o menos) en aplicaciones de alta presión. El orificio del casquillo recibe el extremo del tubo mediante soldadura en ángulo en la junta exterior.
Equivalencia de clases de presión:
- La soldadura de encaje de 3000 psi corresponde aproximadamente a la Clase 600 y superior
- La soldadura por encaje de 6000 psi corresponde a la Clase 1500
- La soldadura por encaje de 9000 psi corresponde a la Clase 2500
Comparación de conexiones de pequeño calibre:
| Método | Brida de soldadura por enchufe | Brida roscada |
| Integridad de la presión | Alto (barrera soldada) | moderado (thread seal dependent) |
| Resistencia a la fatiga | Bueno (ánima lisa) | Pobre (concentración de tensión en los hilos) |
| Habilidad de instalación | Se requiere calificación de soldadura | Bajar (habilidad de instalador de tuberías) |
| Potencial de fuga | Sólo defectos de soldadura | Daño en la rosca, degradación del sellador |
| Rango de tamaño | 1/2 a 2 pulgadas típicas | 1/2 a 4 pulgadas disponibles |
el Bridas estándar ansi para soldadura por enchufe 3000 psi La especificación aborda conexiones de instrumentos, puertos de muestreo y líneas de proceso de calibre pequeño donde las conexiones roscadas corren el riesgo de fallar por fatiga bajo presión o vibración cíclica.
Estándares de certificación y calidad de fabricación
Cumplimiento de ISO 9001 y PED
Los sistemas de gestión de calidad garantizan una producción consistente a través de procedimientos documentados:
- Trazabilidad de materiales desde informes de pruebas de fábrica hasta la inspección final
- Registros de tratamientos térmicos que verifican los ciclos de austenitización y normalización.
- Inspección dimensional según tablas de tolerancia ASME B16.5
- Pruebas de presión a 1,5 veces la presión nominal para aplicaciones críticas
Capacidades de fabricación internas
Jiangyin Zhonghai Precision Machinery mantiene una integración de producción completa:
- Prensas de forja de hasta 10.000 toneladas para piezas en bruto de gran diámetro
- Hornos de tratamiento térmico continuo con control de atmósfera.
- Tornos verticales CNC que mecanizan diámetros hasta 4 metros.
- Centros de taladrado que ejecutan patrones de orificios para pernos con tolerancia posicional ±0,2 mm
Estándares globales y servicios de personalización
Capacidad de producción multiestándar
La fabricación paralela según estándares internacionales respalda los requisitos de proyectos globales:
- Estándares GB para proyectos nacionales chinos
- ASME/ASTM para los mercados de América del Norte y Medio Oriente
- Especificaciones JIS para clientes japoneses y del sudeste asiático
- Estándares EN/DIN para el cumplimiento del Espacio Económico Europeo
Soluciones no estándar y de ingeniería
La fabricación basada en planos se adapta a requisitos especiales:
- Bridas de orificio con tramos de recorrido por metros
- Cuellos de soldadura largos para conexiones de recipientes
- Bridas compactas que reducen el peso y la carga de los pernos.
Preguntas frecuentes
¿Qué diferencias en el diámetro del círculo de pernos existen entre las bridas Clase 150 y Clase 300?
Para una brida nominal de 6 pulgadas, la Clase 150 especifica un diámetro de círculo de pernos de 241,3 mm con 8 pernos de 22,2 mm de diámetro. La clase 300 especifica un círculo de pernos de 269,9 mm con 12 pernos de 25,4 mm de diámetro. El círculo de pernos más grande y el mayor número de pernos se adaptan a requisitos de compresión de juntas más altos para índices de presión elevados. Las bridas Clase 150 existentes no se pueden actualizar a Clase 300 perforando orificios adicionales debido a un diámetro exterior y espesor insuficientes.
¿Cómo se comparan los materiales A105 y A350 LF2 para aplicaciones de baja temperatura?
La prueba de impacto con muesca en V Charpy ASTM A105 califica a -29 °C como mínimo. ASTM A350 Grado LF2 especifica requisitos de impacto a -46°C o -59°C según la clase. El grado LF2 cuesta entre un 15% y un 25% más, pero proporciona la resistencia necesaria para los servicios de refrigeración y la exposición al clima del norte. A105 Bridas estándar ansi acero al carbono a105 Las especificaciones corren el riesgo de fractura frágil por debajo de -29°C.
¿Qué presión máxima pueden soportar las bridas deslizantes de forma segura?
Las bridas deslizables Clase 150 alcanzan una velocidad de 285 psi a temperatura ambiente, pero experimentan factores de concentración de tensión 2,5 veces mayores que los diseños de cuello soldado. Los límites de aplicación práctica a menudo reducen la potencia de las bridas deslizantes a 150-200 psi en servicios cíclicos. el Bridas estándar ansi de 150 lb deslizables La configuración se adapta únicamente a aplicaciones estáticas y sin impactos.
¿En qué se diferencian los rendimientos de sellado de juntas de cara elevada y de tipo anillo?
Las bridas de cara elevada comprimen juntas planas o enrolladas en espiral en amplias áreas de contacto, tolerando variaciones moderadas en el acabado de la superficie. Las juntas tipo anillo requieren un mecanizado de ranura de precisión (±0,05 mm) y un contacto de metal con metal para lograr el sellado mediante deformación plástica. Las conexiones RTJ soportan presiones superiores a 10 000 psi y temperaturas superiores a 500 °C donde fallan las juntas convencionales. Las conexiones de cara elevada dominan las tuberías de proceso generales debido a los menores costos de mecanizado y la simplicidad del reemplazo de juntas.
¿Cuáles son las cantidades mínimas de pedido y las políticas de muestra?
Las bridas de catálogo estándar admiten pedidos de piezas individuales para requisitos de mantenimiento. Las piezas forjadas personalizadas requieren cantidades mínimas de material de 500 kg para la trazabilidad del lote caliente. Es necesario comprar bridas de muestra para pruebas de calificación; informes dimensionales y certificados de materiales acompañan a las entregas estándar sin costo adicional. Jiangyin Zhonghai Precision Machinery mantiene un inventario de tamaños comunes para un envío rápido.
Conclusión
Seleccionar apropiado Bridas estándar ANSI requiere un análisis de las condiciones de presión y temperatura, la dinámica de las tuberías y los entornos materiales. Ya sea especificando Bridas estándar ansi de 150 lb deslizables para la economía, bridas estándar ansi cuello de soldadura cédula 40 para resistencia a la fatiga, Bridas estándar ansi cara elevada ciega para aislamiento, Bridas estándar ansi acero al carbono a105 para servicio estándar, o Bridas estándar ansi para soldadura por enchufe 3000 psi Para alta presión de pequeño diámetro, las especificaciones técnicas determinan la integridad del sistema.
Jiangyin Zhonghai Precision Machinery Co., Ltd. ofrece fabricación integrada desde la forja hasta la inspección final, apoyando a las industrias globales de energía y procesos con calidad certificada y capacidad dimensional de hasta 4 metros de diámetro.
Referencias
- Sociedad Estadounidense de Ingenieros Mecánicos, ASME B16.5-2020, Bridas de tubería y accesorios con bridas: estándar NPS 1/2 a NPS 24 métrico/pulgada
- Sociedad Estadounidense de Ingenieros Mecánicos, ASME B16.47-2017, Bridas de acero de gran diámetro: NPS 26 a NPS 60 Estándar métrico/pulgada
- Sociedad Estadounidense de Pruebas y Materiales, ASTM A105/A105M-21, Especificación estándar para piezas forjadas de acero al carbono para aplicaciones de tuberías
- Sociedad Estadounidense de Pruebas y Materiales, ASTM A350/A350M-18, Especificación estándar para piezas forjadas de acero al carbono y de baja aleación, que requiere pruebas de tenacidad entalladas para componentes de tuberías
- Comité Europeo de Normalización, EN 1092-1:2018, Bridas y sus uniones. Bridas circulares para tuberías, válvulas, accesorios y accesorios, designación PN. Parte 1: Bridas de acero.
- Organización Internacional de Normalización, ISO 9001:2015, Sistemas de gestión de calidad - Requisitos
