¿Cómo afectan los acabados de las superficies de las bridas al rendimiento del sellado?

En sistemas de tuberías de alta integridad, el rendimiento del sellado es fundamental para la seguridad operativa, la prevención de fugas y la confiabilidad a largo plazo. Entre los componentes que influyen en el rendimiento del sellado, el acabado de la superficie de la brida es un factor clave. un brida de cuello soldado o brida de cuello soldado de acero inoxidable con superficies de sellado diseñadas adecuadamente mejora significativamente el asiento de la junta, reduce el riesgo de fugas bajo diferentes temperaturas y presiones y extiende la vida útil de la junta. El acabado superficial se refiere a la textura microscópica de una superficie después de procesos de fabricación como mecanizado, esmerilado o pulido. A menudo se cuantifica en la práctica industrial mediante medidas de rugosidad, ondulación y patrón de disposición. Una superficie de brida demasiado rugosa puede no deformar la junta de manera uniforme, mientras que una superficie demasiado lisa puede impedir el acoplamiento mecánico adecuado con el material de la junta. Comprender esta dinámica requiere una apreciación técnica de la geometría de las bridas, el comportamiento de las juntas y la interacción de la topografía de la superficie con los mecanismos de sellado.

Fundamentos de acabado superficial y mecanismos de sellado

El acabado de la superficie afecta el rendimiento del sellado porque interactúa directamente con la interfaz de la junta. El sellado en sistemas de bridas depende de crear una compresión uniforme en el material de la junta para que llene las irregularidades microscópicas de ambas caras de la brida. Las juntas logran el sellado al deformarse bajo carga para llenar los huecos, creando así una barrera continua a la migración de fluidos o gases. Cuando el acabado de la superficie de la brida no está bien controlado, es posible que la junta no se ajuste adecuadamente, lo que genera microcanales que reducen la eficacia del sellado. La rugosidad de la superficie describe las finas irregularidades que quedan en una superficie después del mecanizado. Estas asimetrías pueden atrapar líquido o crear puntos altos que impidan una compresión uniforme. La rugosidad excesiva impide el contacto íntimo de la junta a nivel micro, y la suavidad excesiva puede reducir la fricción y fomentar el deslizamiento de la junta durante el montaje, lo que provoca una mala alineación o una compresión desigual. La disposición de la superficie es la dirección del patrón de superficie predominante que deja el proceso de mecanizado. La colocación de la superficie generalmente debe ser perpendicular a la superficie de sellado de la junta para soportar la deformación de la junta. Si la capa está orientada incorrectamente, es posible que el material de la junta no penetre eficazmente en las irregularidades de la superficie. Las medidas estándar, como la rugosidad promedio (Ra), describen cuán pronunciadas son estas variaciones de la superficie. Los estándares de la industria especifican rangos aceptables de Ra para diferentes caras de bridas según el tipo de junta utilizada y las condiciones de servicio. Por ejemplo, la integridad de la junta bajo alta temperatura y presión requiere un control más estricto del acabado de la superficie para mantener el sellado en una variedad de condiciones operativas. La interacción entre el acabado de la brida y el tipo de junta es fundamental. Los materiales de juntas blandas, como los elastómeros, pueden requerir características de superficie diferentes en comparación con las juntas metálicas. Al comprender estos fundamentos del sellado, los ingenieros pueden especificar mejor los acabados apropiados para el servicio previsto, garantizando que los márgenes de rendimiento no se vean comprometidos.

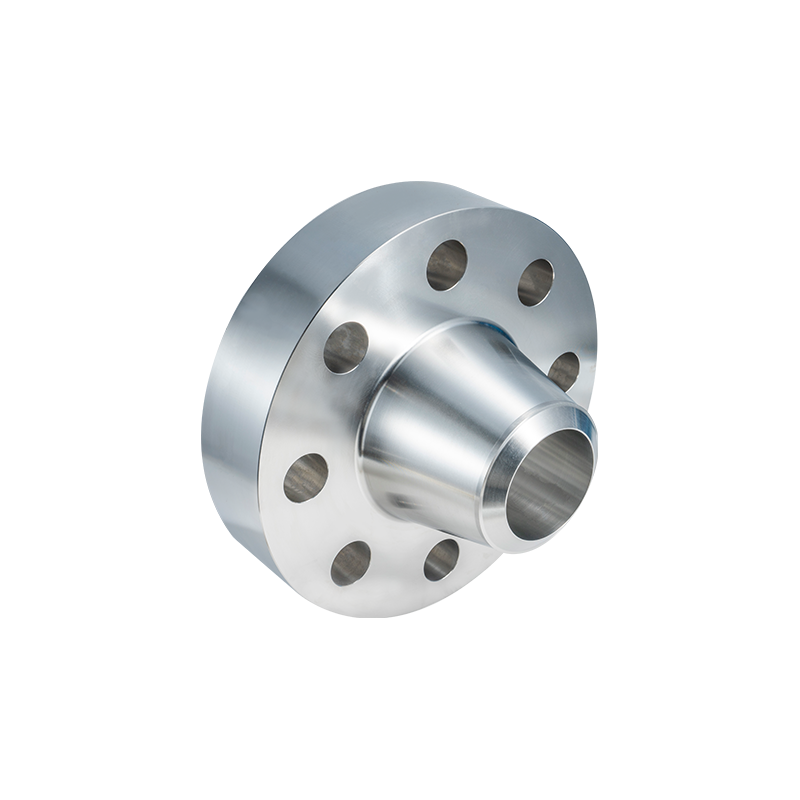

Tipos de acabado superficial comunes para bridas con cuello soldado

Los acabados de las superficies de los componentes de bridas con cuello soldado varían según los requisitos de diseño, los tipos de juntas y los estándares de instalación. Dos tipos de acabado comunes son los acabados de cara elevada (RF) y de junta tipo anillo (RTJ). Cada uno tiene distintas características de sellado y requisitos de acabado superficial. Acabado de cara elevada (RF): Las bridas de cara elevada tienen una superficie de sellado ligeramente elevada en relación con el círculo de pernos. Este diseño concentra la carga de la junta cerca del área del sello, mejorando la compresión de los materiales de junta blandos. Por lo general, se especifica que el acabado de la superficie RF tiene una rugosidad controlada que se adapta a las juntas de elastómero o fibra comprimida. Acabado de junta tipo anillo (RTJ): las bridas RTJ utilizan una junta de anillo metálico que encaja en ranuras mecanizadas con precisión en cada cara de la brida. La ranura RTJ y el acabado de la superficie adyacente deben producirse con tolerancias muy estrictas porque la junta metálica sella a través del contacto metal con metal. El acabado superficial para aplicaciones RTJ suele ser más suave que los acabados RF y debe soportar una deformación constante del metal sin introducir defectos. Los parámetros de acabado superficial también varían según las normas, como ASME B16.5 y EN 1092‑1. Para aplicaciones sensibles, se emplean procesos de mecanizado como torneado fino, esmerilado y pulido para lograr la textura superficial requerida. Los centros de torneado CNC con herramientas dedicadas se utilizan comúnmente para mantener una geometría y un acabado consistentes en todos los lotes. La selección entre tipos de acabado superficial debe considerar las características del medio, la temperatura y presión de funcionamiento y los posibles factores estresantes mecánicos. Por ejemplo, los productos químicos agresivos o el vapor a alta temperatura pueden beneficiarse de acabados que respalden mejor el rendimiento de las juntas metálicas. Comprender estas distinciones permite a los ingenieros especificar acabados de bridas que coincidan con las realidades operativas.

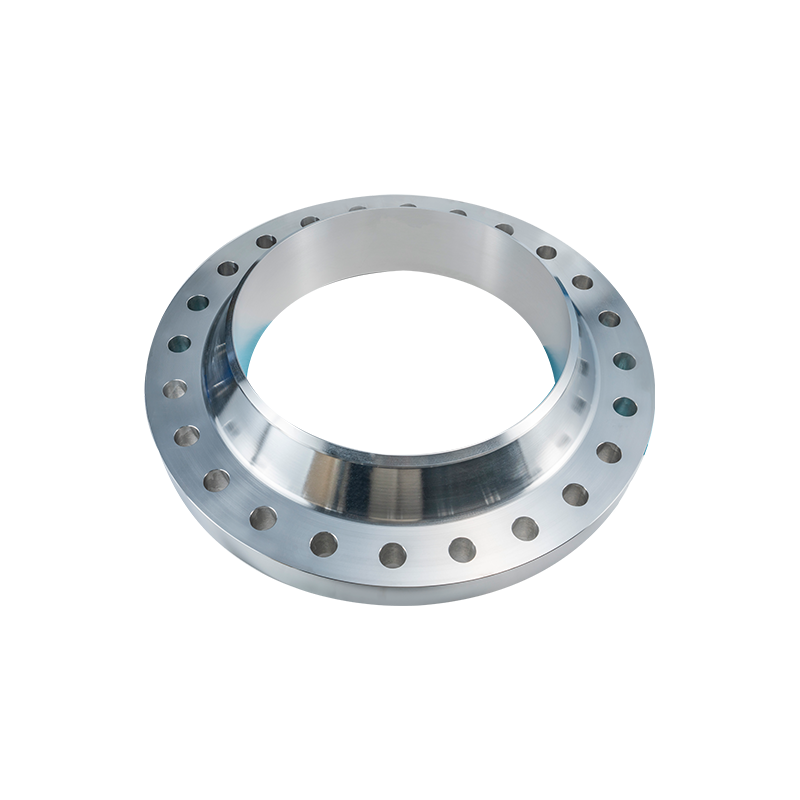

Precisión de fabricación y su influencia en el rendimiento del sellado

La precisión de fabricación juega un papel central para lograr el acabado superficial deseado y el rendimiento de sellado de una brida con cuello soldado de acero inoxidable. La precisión en el forjado, el tratamiento térmico, el mecanizado CNC y la inspección afecta directamente la microtopografía de la cara de la brida. Cuando los procesos de fabricación están estrictamente controlados, las superficies de las bridas son consistentes y predecibles, lo que respalda un comportamiento de sellado repetible en el campo. La integridad del forjado contribuye a la uniformidad de las propiedades del material, lo que a su vez influye en el rendimiento del mecanizado. Una brida bien forjada exhibe un flujo de grano continuo que resiste la distorsión durante el mecanizado, lo que permite lograr de manera más confiable acabados superficiales específicos. El forjado de alta calidad también minimiza los defectos internos, reduciendo el riesgo de anomalías superficiales que podrían comprometer el sellado. El mecanizado CNC es particularmente influyente en el control del acabado superficial. Los centros de mecanizado avanzados con herramientas adecuadas producen acabados uniformes que cumplen con las especificaciones de rugosidad estándar. Los operadores seleccionan parámetros de corte como la velocidad de avance, la geometría de la herramienta y la velocidad del husillo para equilibrar la eliminación eficiente de material con el rango de rugosidad objetivo. Durante el mecanizado, el control de factores como el desgaste de las herramientas y la expansión térmica ayuda a mantener la coherencia en toda la producción. Las pruebas no destructivas (NDT) garantizan aún más la calidad antes de soltar las bridas. Pruebas como la inspección ultrasónica, de partículas magnéticas y radiográfica verifican que las condiciones internas y cercanas a la superficie estén libres de defectos que puedan afectar negativamente a las superficies de sellado. Para servicios críticos, estas inspecciones brindan garantía de que los componentes de las bridas cumplen con estrictos criterios de calidad. Un ejemplo de entorno de fabricación sólido se encuentra en Jiangyin Zhonghai Precision Machinery, donde la fabricación vertical integrada garantiza una supervisión completa desde la materia prima hasta el producto terminado. Los acabados de las superficies se controlan dentro de tolerancias estrictas mediante sistemas de torneado CNC dedicados a las caras de sellado, lo que respalda un rendimiento sin fugas en aplicaciones exigentes. El énfasis en la precisión refleja la comprensión de que la topografía de la superficie es un determinante fundamental del comportamiento del sellado.

Consideraciones de materiales y compatibilidad de acabados de superficies

La elección del material para una brida influye en el acabado superficial que se puede conseguir y en el rendimiento general del sellado. Los aceros inoxidables, los aceros al carbono y los aceros aleados tienen cada uno características distintas de maquinabilidad que deben entenderse para producir acabados superficiales apropiados. Los aceros inoxidables, por ejemplo, requieren un manejo cuidadoso debido a su tendencia a endurecerse por el trabajo. Lograr un acabado superficial controlado en una brida con cuello soldado de acero inoxidable requiere parámetros de mecanizado optimizados que eviten el desgarro de la superficie o la formación de bordes acumulados. La selección del grado del material también afecta las estrategias de acabado superficial; Los grados de aleación más altos con mayor resistencia pueden requerir un mecanizado más lento para mantener la calidad del acabado. Los materiales blandos como el acero al carbono pueden ser más indulgentes, pero requieren velocidades de avance adecuadas para evitar una rugosidad excesiva en la superficie debido a vibraciones o marcas de herramientas. Los aceros aleados, dependiendo de la condición del tratamiento térmico, pueden requerir herramientas especializadas para lograr acabados consistentes. Los fabricantes deben alinear la selección de materiales con las capacidades de acabado superficial para garantizar el rendimiento del sellado. Esta alineación incluye anticipar los efectos térmicos durante la operación. Por ejemplo, los materiales que se expanden significativamente a altas temperaturas pueden requerir un control de acabado inicial más estricto para garantizar que la expansión no degrade las interfaces de sellado con el tiempo. La selección de materiales también debe considerar la resistencia a la corrosión, los requisitos de carga mecánica y la compatibilidad con los materiales de las juntas. Un enfoque holístico para la selección de materiales y acabados superficiales garantiza que los sistemas de bridas funcionen de manera confiable en todas las condiciones de servicio.

Prácticas de instalación que preservan la integridad del acabado superficial

Las prácticas de instalación correctas son esenciales para preservar el acabado de la superficie diseñada y lograr un rendimiento de sellado óptimo. Incluso una superficie de sellado mecanizada con precisión puede verse comprometida por un manejo inadecuado durante la instalación. En primer lugar, las caras de las bridas deben protegerse de la contaminación, como suciedad, aceites y virutas de metal. Estos contaminantes pueden alojarse en las irregularidades de la superficie e impedir que la junta se asiente correctamente. Durante el montaje, los técnicos deben inspeccionar visualmente las caras de las bridas y con herramientas de medición adecuadas para garantizar que no presenten daños. En segundo lugar, la alineación durante el montaje es fundamental. El torque desigual de los pernos puede distorsionar las caras de las bridas y alterar el acabado superficial efectivo en la interfaz de la junta. Seguir una secuencia de torsión controlada y de patrón cruzado ayuda a lograr una compresión uniforme de la junta y minimiza la distorsión de las superficies de contacto. En tercer lugar, la selección de juntas y valores de torsión apropiados debe reflejar el acabado superficial especificado. Los fabricantes de juntas brindan orientación sobre las características requeridas de la superficie de la brida y los valores de torque recomendados. Los ingenieros deben integrar esta información en las especificaciones de adquisición e instalación. El personal de instalación debe estar capacitado en el manejo de superficies mecanizadas con precisión. Un mal manejo durante el levantamiento o posicionamiento puede provocar rayones o abolladuras que reduzcan la efectividad del sellado. Las cubiertas protectoras y el uso cuidadoso de los accesorios ayudan a mantener la integridad de la superficie hasta el momento del montaje.

Inspección y garantía de calidad para acabados superficiales

La inspección y el control de calidad son fundamentales para confirmar que los acabados de las superficies de las bridas cumplen con los requisitos de diseño. Los estándares de la industria definen rangos de rugosidad aceptables y condiciones de superficie que facilitan un sellado confiable. Herramientas de medición como los perfilómetros cuantifican la rugosidad de la superficie. Estos instrumentos escanean la cara de la brida para determinar la rugosidad promedio e identificar desviaciones del perfil objetivo. La verificación periódica garantiza que los procesos de mecanizado permanezcan dentro de los límites de control y que los operadores puedan realizar ajustes cuando sea necesario. Además de las mediciones de rugosidad de la superficie, la inspección visual y táctil ayuda a identificar anomalías como hendiduras, rebabas elevadas o inconsistencias que podrían afectar el sellado. Cuando sea apropiado, una inspección visual con mayor aumento puede revelar microdefectos invisibles a simple vista. Los equipos de control de calidad desarrollan planes de inspección adaptados a las condiciones de servicio. Para aplicaciones de servicios severos, se pueden emplear muestreos y análisis estadísticos para monitorear tendencias y detectar desviaciones del proceso. Una inspección exhaustiva respalda la confianza de que cada brida entregada funciona según lo previsto. En Jiangyin Zhonghai Precision Machinery, los protocolos de inspección están integrados en todo el flujo de trabajo de producción. La verificación de materiales, el control de procesos y la medición del acabado superficial final garantizan que cada componente que sale de las instalaciones cumpla con los estándares aplicables. Este rigor subraya que el rendimiento del sellado no es una ocurrencia tardía, sino una dimensión principal del aseguramiento de la calidad.

Equilibrio entre costo y rendimiento en la especificación de acabado superficial

Especificar el acabado de la superficie implica equilibrar el costo y el rendimiento. Las tolerancias de acabado superficial más estrictas a menudo requieren más tiempo de mecanizado, herramientas más avanzadas e inspecciones más rigurosas. Los diseñadores e ingenieros deben considerar si las condiciones de servicio justifican la inversión en una mejor calidad del acabado superficial. Por ejemplo, las aplicaciones no críticas de baja presión pueden tolerar rangos de rugosidad superficial más amplios sin comprometer el rendimiento del sellado. Por el contrario, los entornos de alta presión o medios agresivos requieren un control riguroso del acabado de la superficie porque las consecuencias de las fugas son graves. Las consideraciones de costos deben enmarcarse en términos de desempeño del ciclo de vida en lugar de gastos de fabricación iniciales. Una brida con un acabado superficial optimizado puede reducir el mantenimiento en campo, mitigar los riesgos de fugas y contribuir a un mayor tiempo de actividad del sistema. Los ingenieros deben realizar evaluaciones holísticas de las condiciones de servicio, la compatibilidad de las juntas, el comportamiento del material y las implicaciones del mantenimiento al especificar los niveles de acabado superficial.

Conclusión

El acabado de la superficie de la brida es un determinante crítico del rendimiento del sellado. La interacción entre la topografía de la superficie y la compresión de la junta define si una junta de brida mantendrá la integridad bajo tensiones operativas. Comprender los fundamentos del acabado superficial, seleccionar los tipos de acabado adecuados, como cara elevada o junta tipo anillo, y controlar los procesos de fabricación e inspección, contribuyen a un rendimiento de sellado sólido. Una brida con cuello soldado de acero inoxidable ejemplifica cómo la ingeniería de precisión mejora el sellado. Tener en cuenta las características del material, la precisión del mecanizado, las prácticas de instalación y el control de calidad garantiza que las superficies de sellado de las bridas cumplan su función prevista. Las decisiones de ingeniería deben equilibrar las necesidades de rendimiento con consideraciones prácticas de capacidad de fabricación y costo del ciclo de vida. Al hacerlo, los gerentes técnicos y los integradores de sistemas pueden diseñar y adquirir bridas que mantengan la seguridad y confiabilidad del sistema. En la práctica industrial, fabricantes como Jiangyin Zhonghai Precision Machinery integran procesos robustos desde la forja hasta el mecanizado y la inspección para entregar componentes de bridas con acabados superficiales controlados. Su enfoque refleja la comprensión de que el rendimiento del sellado no es simplemente una especificación sino un resultado medible de superficies diseñadas y una gestión de calidad disciplinada.
