El impacto de las altas temperaturas en las bridas clase 2500

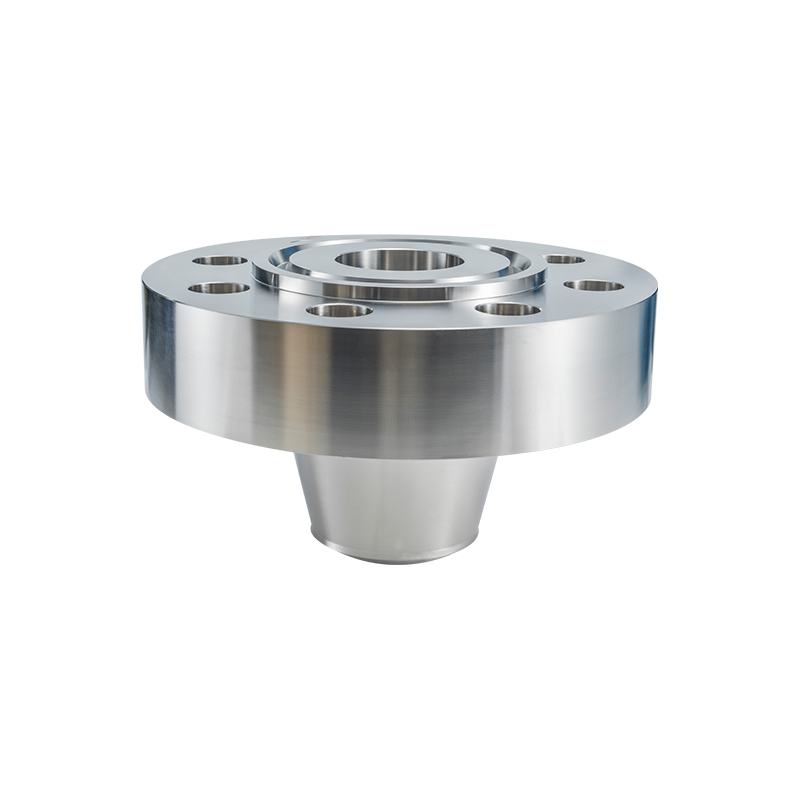

En el ámbito de la ingeniería de ultra alta presión, un Brida de alta presión clase 2500 representa el pináculo de las conexiones de tuberías estándar. Sin embargo, a temperaturas superiores a 400°C, la física de la metalurgia dicta un cambio dramático en el rendimiento. Para los ingenieros y especialistas en adquisiciones, comprender esta "reducción de potencia" es vital para prevenir fallas catastróficas del sistema.
Pérdida de capacidad de presión y ciencia de materiales
La razón principal de la pérdida de capacidad de presión es la reducción del límite elástico del material y la aparición de fluencia. A medida que la temperatura cruza el umbral de 400°C, el acero al carbono o el acero aleado se vuelve más dúctil y menos resistente a la presión interna.
Según ASME B16.5, un Brida de alta presión clase 2500 fabricado en acero al carbono estándar (Grupo 1.1) tiene una presión de trabajo en frío de 425,5 bares (6170 psi) . Cuyo alcanza los 400°C, su presión de trabajo permitida cae a aproximadamente 274,2 bares (3980 psi) —una pérdida de más del 35%. Si la temperatura sube aún más hasta los 500°C, la capacidad se desploma a una mera fracción de su clasificación original.
Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. , como fabricante certificado ISO 9001 con calificaciones PED y TUV, mitiga estos riesgos al garantizar una pureza superior del material y un tratamiento térmico preciso. Nuestras líneas internas de forjado y calentamiento están calibradas para producir estructuras de alta densidad que mantienen la máxima integridad posible bajo estas cargas térmicas extremas.
Comparación de reducción de potencia presión-temperatura (ASME B16.5)
La siguiente tabla ilustra la disminución del rendimiento para una brida Clase 2500 (Grupo de materiales 1.1, por ejemplo, ASTM A105/A350 LF2):
| Temperatura (°C) | Presión máxima (bar) | Presión máxima (PSI) | Capacidad retenida (%) |
| -29 a 38 | 425.5 | 6170 | 100% |
| 200 | 354.1 | 5135 | ~83% |
| 300 | 324.0 | 4700 | ~76% |
| 400 | 274.2 | 3980 | ~64% |
| 450 | 204.1 | 2960 | ~48% |
| 500 | 66.3 | 960 | ~15% |
Soluciones de ingeniería para presión ultraalta
En el nivel Clase 2500, la precisión es la única salvaguardia. Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. se especializa en estos componentes de alto riesgo y ofrece:
- Mecanizado complejo: Utilizando torneado y perforación CNC para garantizar que las ranuras de junta tipo anillo (RTJ) sean impecables, lo cual es esencial para el sellado a alta temperatura.
- Forja a gran escala: Con capacidad de producir piezas únicas hasta 10 toneladas and 4 metros de diámetro, ofrecemos soluciones robustas para turbinas de servicio pesado y reactores de alta presión.
- Versatilidad de materiales: Respaldamos los estándares de acero inoxidable y de alta aleación (ASTM A182) que ofrecen una mejor retención de la resistencia a temperaturas donde falla el acero al carbono.
Preguntas frecuentes (FAQ)
1. ¿Cómo verifica Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. la integridad de las bridas Clase 2500?
Dadas las presiones extremas involucradas, Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. somete todas las piezas forjadas de alta presión a pruebas rigurosas. Como fabricante calificado PED/TUV/TS, utilizamos nuestras líneas de inspección internas completas para realizar exámenes ultrasónicos y de partículas magnéticas, asegurando que cada brida, de hasta 60'' de tamaño, esté libre de defectos internos antes de llegar al campo.
2. ¿Puede Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. fabricar bridas Clase 2500 según dibujos personalizados?
Absolutamente. Si bien cumplimos con los estándares ASME, JIS, EN y DIN, Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. es líder en fabricación basada en dibujos. Nuestras instalaciones pueden manejar dimensiones máximas de 4 metros y pesos de una sola pieza de 10 toneladas, lo que nos permite producir componentes personalizados de alta presión ultragruesos para aplicaciones industriales especializadas.
3. ¿Ofrece Jiangyin Zhonghai Precision Machinery Co., Ltd. tratamiento térmico para servicios de alta temperatura?
Sí. El tratamiento térmico adecuado es fundamental para mantener la resistencia en condiciones de alta temperatura. Maquinaria de precisión Co., Ltd. de Jiangyin Zhonghai. gestiona internamente todo el ciclo de calentamiento y forjado. Esto nos permite controlar los procesos de normalización y templado con precisión, asegurando que nuestras bridas cumplan con las propiedades mecánicas específicas requeridas para el servicio Clase 2500 según los puntos de referencia ASTM/ASME.
